針對多功能會議室的七種使用需求，設計可複用的擴聲、顯示和燈光係統，並采用係統集成軟件作為管理界麵，由人員預置場景和音頻參數設置，將音視頻源、燈光、大屏的模式切換以及深夜激情网係統的參數設置，做成簡單的一鍵式切換界麵，便於普通人員操作。

一、項目概況

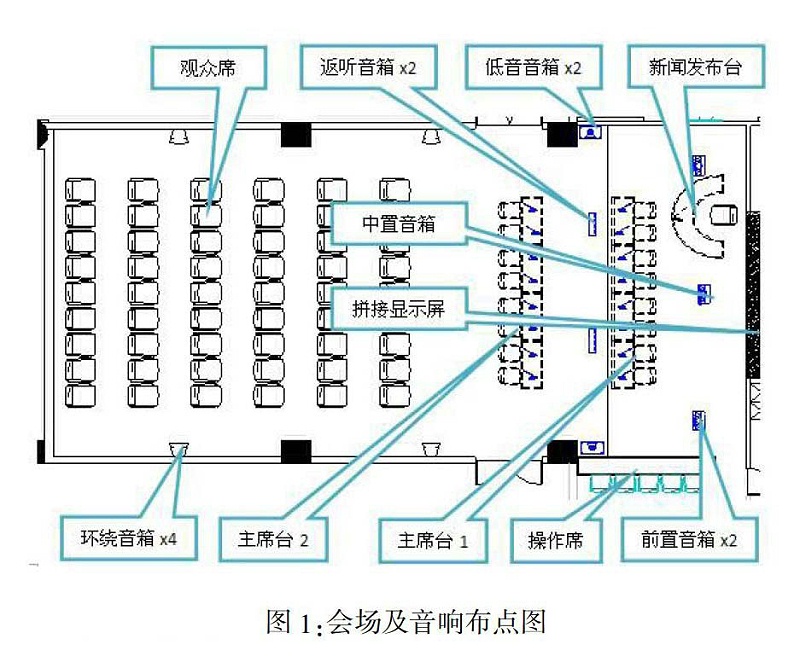

本例為某法院的集控，長約21米，寬約11米(如圖1)，使用功能定位包括：集中控製指揮、新聞發布、報告廳、大會議室、電視電話會議主會場、電視電話會議分會場、電教(影院)。

新聞發布台在單人新聞發布或授課、報告時使用;主席台1在大會議室和電視電話會議主會場模式時使用：主席台2在電視電話會議分會場模式時作為主席台。在集中控製指揮模式時作為指揮席。在新聞發布模式時作為記者席。在其它模式時根據需要靈活布置。

設計難度主要兩點：一是要盡可能考慮係統的小化和設備的高複用以降低成本。二是要保證係統切換的便捷性，特別是操作人員多非人員的情況。

二、擴聲設計

擴聲係統按7.2聲道家庭影院模式布置(見圖1)。佳視聽範圍為觀眾席前2排及主席台2後方的中間區域，支持2.1、5.1、5.2、7.1、7.2多種聲道模式。另為主席台1區域配置2隻吊掛返聽音箱。

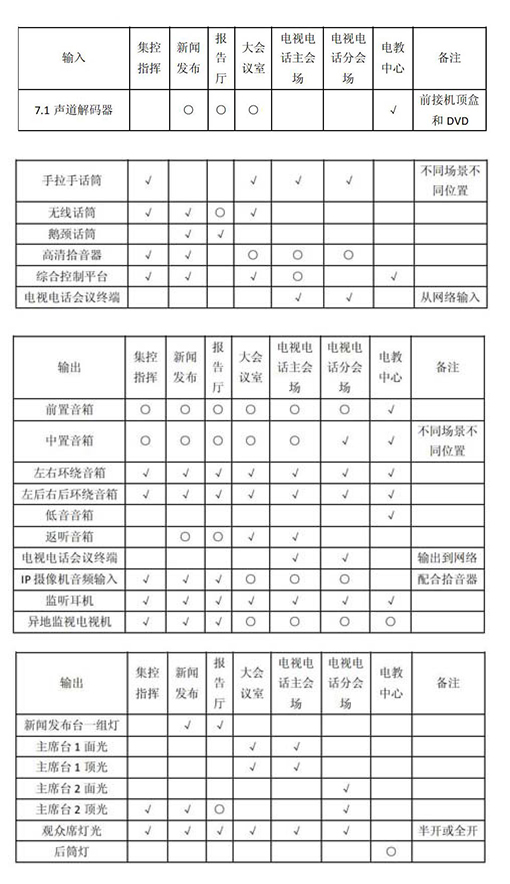

擴聲係統的核心是一套16進16出數字音頻媒體矩陣。實際為影院模式配置了一台7.1聲道解碼器。限於篇幅不列音視頻係統圖。通過下麵兩表描述不同模式下輸入輸出的總體設置(“√”為使用，“O”為可選)：

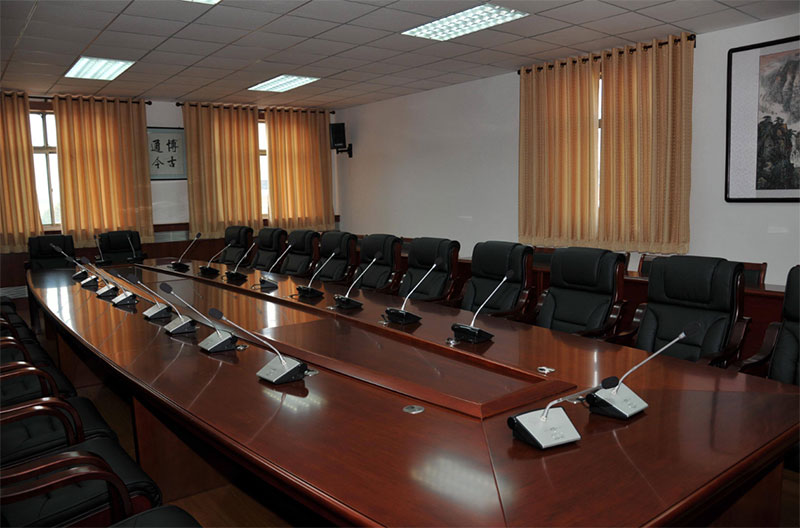

7.1聲道解碼器的設置及源選擇、DVD控製、機頂盒控製及片源選擇均通過集成管理軟件實現。隻配置一套數字會議係統。手拉手話筒根據模式置於主席台1或主席台2。高清拾音器用於對現場情況進行錄音。

綜合控製平台有三大功能：(1)對網絡監控的音視頻進行解碼輸出;(2)將單兵管理電腦、新聞發布電腦以及其它應用電腦或服務器的音視頻解碼輸出;(3)對顯示大屏進行場景控製和視頻切換。

非電教模式下。環繞音箱作為主要擴聲音箱。前置和中置音箱。起到將聲音定位在屏幕處的功能。如果選用。環繞音箱應做延時處理。在報告及會議模式下，所有音箱均做延時處理，突出人聲定位。

三、顯示設計

顯示大屏由2行4列共計8塊67寸DLP大屏構成。每塊屏的物理分辨率為1024*768。集控指揮模式下大屏分屏顯示網絡視頻、電子地圖、檔案資料等；新聞發布、大會議室、電視會議主會場模式下大屏一般作為背景牆。電視會議分會場模式下分屏顯示主會場畫麵。報告廳、影院模式下采用浮動窗口顯示模式。窗口大小與播放的視頻同比例。上下滿屏。兩側黑邊。

四、燈光設計

新聞發布台前方設置一隻可調亮度和角度的LED燈作為麵光燈。頂部設置一隻三基色冷光燈作為去除陰影的頂光。兩隻燈共一個開關回路：兩組主席台分別按每兩座位配置一隻可調LED燈和一隻三基色冷光燈，四排燈四個開關回路;觀眾席每排也按兩個座位配置一隻三基色冷光燈，每兩排一組，采用插花方式分為兩個開關回路;其餘筒燈按前後分為兩個回路。場景模式如下表。

兩個出入口各設置一個智能照明開關麵板。設置入場模式(單開筒燈)、清掃模式(開筒燈及三基色冷光燈)、離場模式(全關)。

五、集成設計

配置一台集成管理電腦。開發集成服務程序以及與各設備的接口程序，按集控的使用需求設置各個場景，在場景中以易懂的文本存儲大屏、燈光、擴聲係統的工作模式、選用的音視頻源以及擴聲係統對應的參數設置，以便於操作人員進行修改。以後再通過接口程序將易懂文本翻譯成規定的通訊指令進行發送。通過集成管理電腦或平板電腦，可實現場景的一鍵切換。音量調整、節目源的二次選擇。

配置一台中控主機。通過紅外遙控DVD機及電視機頂盒。通過RS485接口，控製照明回路、調節麵光LED的亮度和角度、控製設備電源的開關。軟件接口程序將中控主機的功能集成到管理電腦上。並將集成管理電腦的指令發回中控主機。實現對各設備的控製。

16x16數字音頻媒體矩陣的接口程序主要功能可以歸納為兩點：1.根據場景實現音頻矩陣的切換功能;2.根據預置場景參數。調節輸入輸出的電平及其它參數。

綜合控製平台接口程序：實現大屏的場景切換、畫麵分割以及每個畫麵的視頻源選擇、主聲道的音源。

電視機頂盒接口程序：通過地址鏈接。在機頂盒的WEB頁麵實現片源選擇功能。

7.1解碼器接口程序：選擇輸入源是DVD還是機頂盒，根據所選片源設置7.1解碼器的解碼類型。再根據類型自動調用對應的16x16數字音頻媒體矩陣的設置參數。完成7.1聲道的設置。

電視電話會議終端接口程序：通過地址鏈接，在終端的WEB頁麵中實現電視電話會議終端的控製。

六、結語

本設計大膽將係統集成軟件引入會議中控。以期為用戶帶來更好的使用體驗，限於筆者水平。唯求拋磚引玉。為同行投石問路。本設計已付諸實施。但存在如下缺憾。期望同行注意：

(1)設計要求采用20°手動可調角度的冷光燈，麵向觀眾席。背對屏幕。但施工單位采購的是平裝燈。DLP拚接屏鏡麵效果明顯，平裝會議燈在屏幕上留下光點，黑屏時尤為明顯。

(2)本項目吊頂高度不充足。設計在計算大屏安裝高度時偏保守。實際采購椅子的坐高高於估計的1.2米。施工單位也未再按座椅高度進行現場實測。結果大屏底部被前排遮擋近10公分。

(3)施工單位未采用集成管理設計思路。將主要控製功能集成到中控主機上。造成中控主機編程困難。無法實現設計的全部集成功能。對於場景參數。也是存到中控主機上，隻有懂中控編程的人才能修改。無法做到保存在易懂文本中。讓普通操作人員也會編輯。
